厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇

发布日期:2024-03-20   作者:文锋科技
0
1052
厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇 好几年前,应朋友之邀,为其工厂的厨余垃圾处理设备研发一套用于对现场的生产及维护进行远程查看、管理和质量监控的厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件系统。 因为之前没有接触过三菱PLC,启动之初尤为吃力,整整花了两个月才打通软件与三菱FU3X的PLC的数据通讯。网上没有现成的资料,大家都是站在各自的角度各说各的方法和观点,一直没有找到整体或系统性的关于PLC如何连接小程序的资料,加上三菱FU3X的PLC属于有点年头的东东,能查找的基本上都是自动化及PLC编程方向的资料。

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇

好几年前,应朋友之邀,为其工厂的厨余垃圾处理设备研发一套用于对现场的生产及维护进行远程查看、管理和质量监控的厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件系统。

因为之前没有接触过三菱PLC,启动之初尤为吃力,整整花了两个月才打通软件与三菱FU3X的PLC的数据通讯。网上没有现成的资料,大家都是站在各自的角度各说各的方法和观点,一直没有找到整体或系统性的关于PLC如何连接小程序的资料,加上三菱FU3X的PLC属于有点年头的东东,能查找的基本上都是自动化及PLC编程方向的资料。

记录了整整一个小记事本资料后,还是没成功打通PLC软硬件之间的通讯。最后在三菱客服妹妹的协助下,才彻底搞清楚和解决一些被卡着的关键点。不得不说,三菱的客服妹妹的PLC硬件及软件的专业知识相当强。

目前这套厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件系统已经在几十台设备上稳定运行多年,现在回头总结总结,既是寻找可升级改进的地方,更希望能将该系统用到更多的生产环境里来,在维护、预测、监测、质监上发挥更多的作用。

咱先从功能结构上来分析一下这套厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件系统,其可分为现场硬件、现场软件、云端软件、维护员软件、销售员软件、总部展示软件、调度员软件等七大部分。

下面逐个分析每个部分的功能和作用。

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之现场硬件

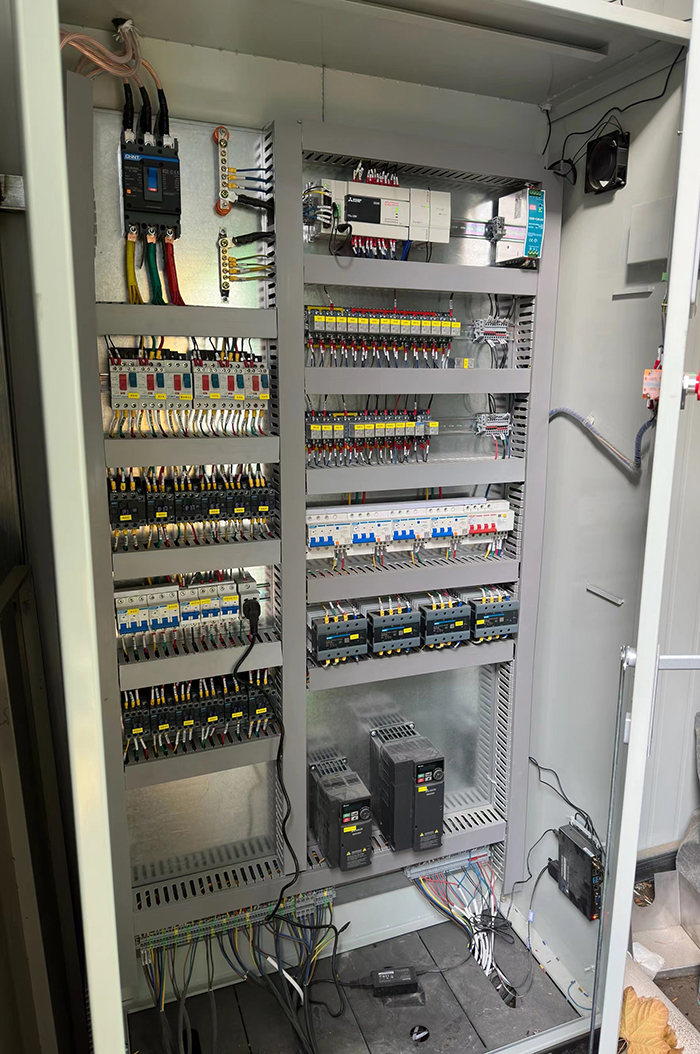

1、现场硬件

也可以将其理解为一个网关,用于上传现场数据到云端,同时下发云端指令到现场。

鉴于朋友工厂之前使用的网关,只传递数据,不做任何筛选和加工,每台设备流量费高得吓人。所以将工控机替代网关,可在现场就能进行筛选和处理从PLC获得的数据,处理完后再上传结果数据,很大程度上避免了流量不必要的浪费。

2、现场软件

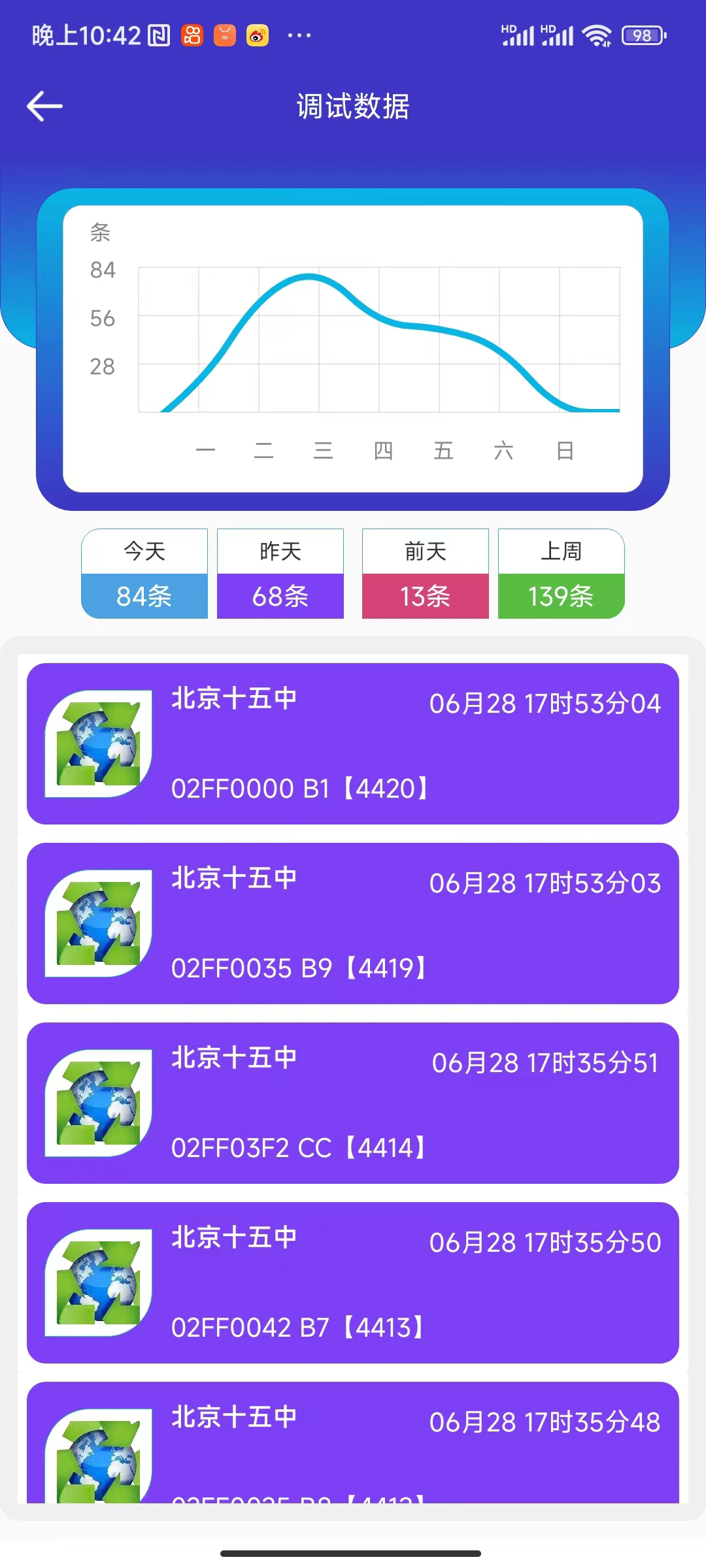

上面的现场硬件里既有连接PLC的软件,也有现场加工和处理数据、上传下发数据及指令的软件。为了便于维护,我们将其合二为一。额外增加操作日志、异常奔溃记录、流量监控、位置获取、信号获取等功能。有了该软件后,远程就能查看现场设备运行状况、崩溃原因、网速,同时支持升级软件、重启软件、重启硬件等操作。

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之云端软件

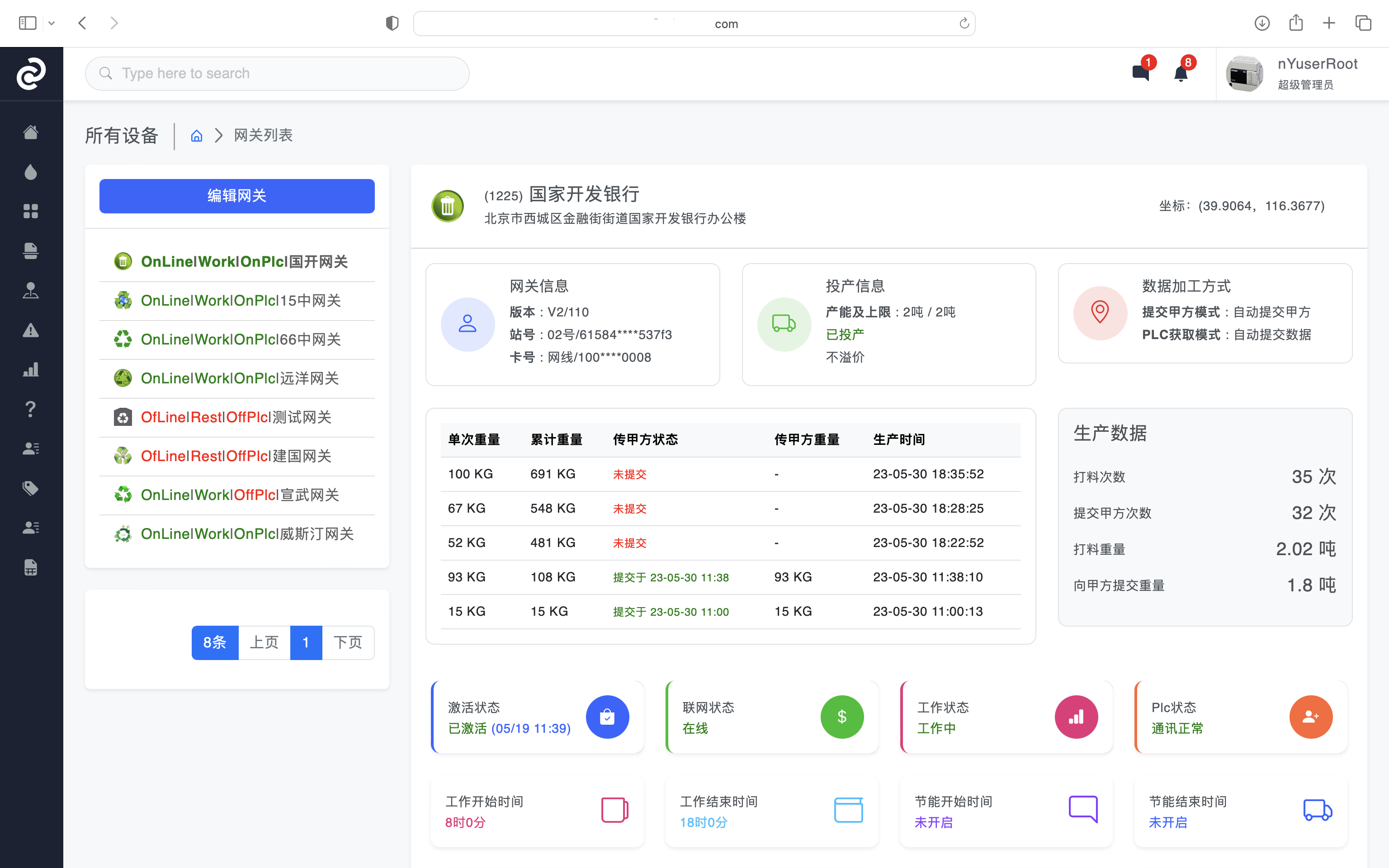

3、云端软件

云端则主要负责收集生产数据、传感器数据、位置数据、流量数据、日志数据、异常崩溃数据等数据;将收集到的数据进行再次加工、统计后分门别类存储起来,再根据配置文件的规则流转到下一场景平台。

除此之外,还负责对设备正常运行、现场硬件正常运行、电力、网络、传感器数据等的监测,遇到异常及告警时及时通知设备维护员。

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之功能结构篇

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之维护员软件

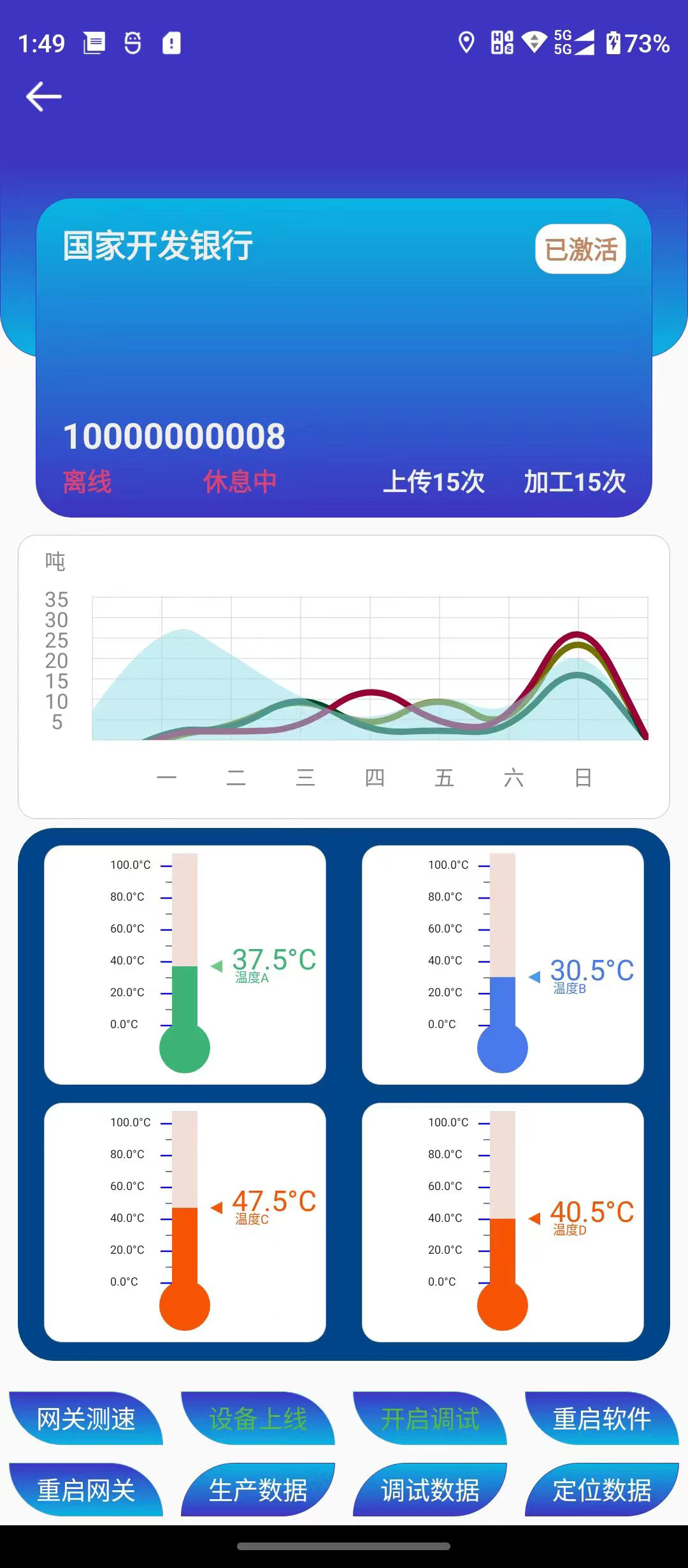

4、维护员软件

维护员同时负责维护几十台厨余垃圾处理设备的正常运转,不论在任何设备现场维护设备,都需要同时盯着其他几十台设备的正常运转情况,如遇到紧急情况,必须及时赶到现场进行处理。如发酵仓温度接近100度而不及时处理,就有可能发生火灾。而维护员软件就充当维护员的千里眼和顺风耳,时刻看着和盯着其它几十台设备的运转情况。

维护员软件

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之销售员软件

5、销售员软件

销售员在谈业务时,能向甲方展示和演示现有设备及其运行、加工以及远程操控情况是最好不过的。然而现实是每台厨余垃圾处理设备重达2-3吨,体积3-9平米,随身携带显然不现实。所以有一个可展示所有设备的全国分布图,选择点击某台设备后可查看运行状态、生产情况,以及可远程操控现场设备的起、停、加热、降温、增转速、降转速的软件很有必要,一方面可向甲方展示方便性,另一方面也可证明咱的技术能力。

另外,如果遇到设备因电力、网络导致数据临时无法流转到下一场景平台时,销售员可在软件上进行补救操作,确保工作的完整性和及时性。

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发

厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件开发之总部展示软件

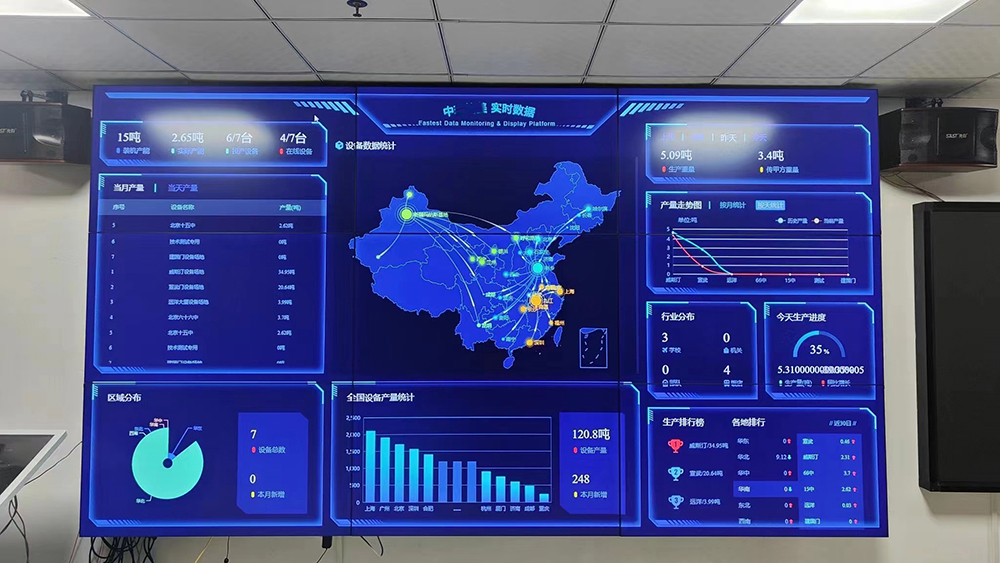

6、总部展示软件

当总部接待前来考察的客户时,免不了带领其参观展览室,这时如果大家都挤到一个手机上的销售员软件看设备的展示和远程操控,显然说不过去。只有落地大屏才是合适的解决之道。其除了拥有销售员软件的大多数功能外,还拥有按行业、按日期的生产宏观统计,当月产量排名、当天产量排名、全国产量统计、生产量走势统计、当天生产任务进度统计等数据展示功能。让客户一目了然的了解到设备的安装数量、产能、运行状态、生产效率、生产排名等实时的数据。

7、调度员软件

遇到一名维护员收到多台设备需到现场处理的告警时,调度员可将告警信息分配给就近空闲的其他维护员,告警设备地点、告警信息、历史告警信息、历史维修信息、历史状态信息等均同步发送到该维护员软件上,即便第一次解手,只需根据状况和历史状况即能迅速解决问题,从而稳定有序的生产提供强有力的保障。

调度员除了调度维护员外,同时兼任调度仓库、采购更换和采购零配件的任务。

总的来说,自打研发出厨余垃圾处理设备工业监控PLC连接APP小程序智能软硬件系统后,每台厨余垃圾处理设备的流量费从每月2000元下降到每月30元,设备的历史运转记录、维修记录、故障告警记录均可在获得授权后随时查询,遇到员工离职时新来的员工也能很快熟悉和上手工作。对销售员来说,增加了一个现场展示和远程操控的软件,为同业竞争增加了一分优势。对总部来说,高大上的全国实时数据展示,既彰显了公司的装机规模,又体现了公司的技术支撑力度和设备的软实力。同时还大幅度降低了每年的运营成本。

下一篇我们再从技术的角度来剖析功能原理。
